SUBCONN水密连接器Circular系列

请注意:照片可能并不是实际产品,具体请参阅标题和产品规格及所有细节描述。
产品品牌:
型号:IL8M
SUBCONN水密连接器IL8M
预估货期:
关  键  词:SUBCONNCircular 25pin系列水密连接器水下连接器水底连接器IL8M
相似产品:
是否有问题?联系我们工作人员
  邮件联系

SUBCONN水密连接器Circular 25pin系列技术参数

连接器规格

额定电压:600 V AC rms

直流额定值:高于AC额定值的85%

12和16触点额定电流:每触点10 A(每个连接器最大60 A)

25触点额定电流:3个电源触点10 A每个触点,

         22个信号触点每个触点5 A(每个连接器最大60 A)

绝缘电阻:> 200 Mohm

接触电阻:<0.01欧姆

湿交配:> 500

额定温度(水):-4到60˚C,25到140˚F

额定温度(空气):-40至60˚C,-40至140˚F

存储温度额定值:-40至60˚C,-40至140˚F

12和16触点连接器深度额定值:1,400 bar,20,000 psi

25触点连接器深度额定值:700 bar,10,000 psi

深度等级PEEK:300 bar,4,350 psi



Connector specifications

Voltage rating:600 V AC rms

DC rating:85% of above AC rating

12 and 16 contacts current rating:10 A per contact (max 60 A per connector)

25 contacts current rating:3 power contacts 10 A per contact,

                            22 signal contacts 5 A per contact (max 60 A per connector)

Insulation resistance:> 200 Mohm

Contact resistance:< 0.01 ohm

Wet matings:> 500

Temperature rating (water):- 4 to 60˚C, 25 to 140˚F

Temperature rating (air):- 40 to 60˚C, - 40 to 140˚F

Storage temperature rating:- 40 to 60˚C, - 40 to 140˚F

12 and 16 contacts connector depth rating:1,400 bar, 20,000 psi

25 contacts connector depth rating:700 bar, 10,000 psi

Depth rating PEEK:300 bar, 4,350 psi



材料规格

连接器主体:氯丁橡胶

隔板阀体:黄铜,不锈钢,钛,阳极氧化铝或PEEK

12和16触点:镀金黄铜UNS-C36000

25触点:触点2,4和6:镀金黄铜UNS-C36000

           触点1,3,5,7-25:镀金铍铜

O型圈:丁腈

锁袖:POM

卡环:不锈钢AISI 302

12和16导体内联电缆(60 cm,2 ft):18 AWG 0.82 mm2氯丁橡胶

25芯内联电缆(60 cm,2 ft):3 x 18 AWG 0.82 mm2,22 x 20 AWG 0.52 mm2聚氨酯

12和16触点隔板引线(30 cm,1 ft):18 AWG 0.82 mm2彩色PTFE

25个触点隔板引线(30 cm,1 ft):3 x 18 AWG 0.82 mm2,22 x 22 AWG 0.33 mm2标记PTFE



Material specifications

Connector body:Chloroprene rubber

Bulkhead body:Brass, stainless steel, titanium, anodised aluminium or PEEK

12 and 16 contacts:Gold plated brass UNS - C36000

25 contacts:Contacts 2, 4 and 6: Gold plated brass UNS - C36000

             Contacts 1, 3, 5, 7 - 25: Gold plated beryllium copper

O-rings:Nitrile

Locking sleeves:POM

Snap rings:Stainless steel AISI 302

12 and 16 conductor inline cable (60 cm, 2 ft):18 AWG 0.82 mm2 chloroprene rubber

25 conductor inline cable (60 cm, 2 ft):3 x 18 AWG 0.82 mm2, 22 x 20 AWG 0.52 mm2 polyurethane

12 and 16 contacts bulkhead leads (30 cm, 1 ft):18 AWG 0.82 mm2 coloured PTFE

25 contacts bulkhead leads (30 cm, 1 ft):3 x 18 AWG 0.82 mm2, 22 x 22 AWG 0.33 mm2 tagged PTFE

爱泽工业(ize-industries)并不是本网站所列所有产品的授权代理商或经销商。 本网站使用的所有产品名称,商标,品牌等均属于各自品牌厂家所有。 本网站在产品或图片描述中,出现具有这些名称,商标,品牌等信息的产品仅用于识别目的,并非旨在表明任何与持有者的从属及授权关系。

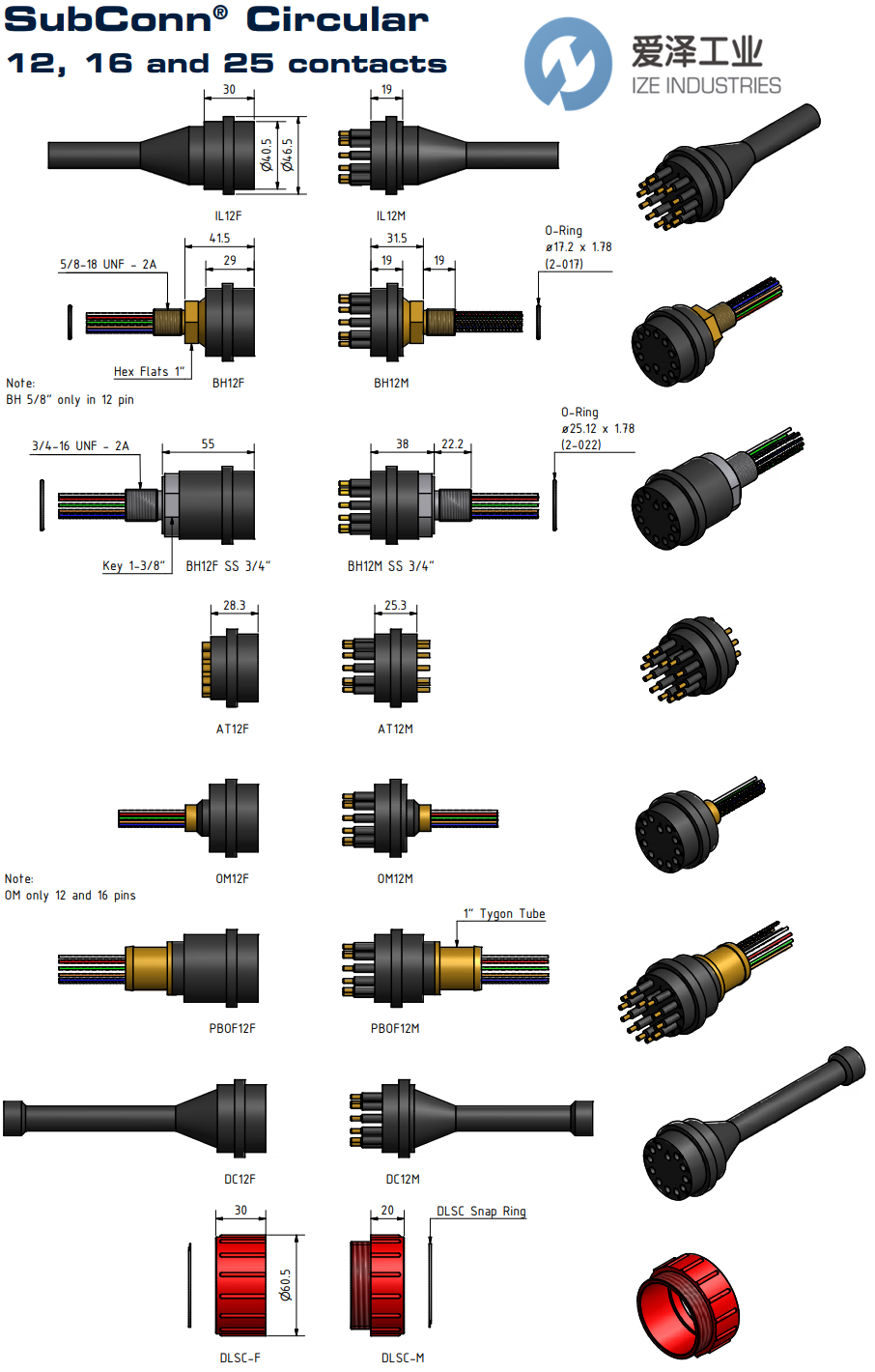

SUBCONN水密连接器Circular 25pin系列规格参数

SUBCONN水密连接器Circular 25pin系列 爱泽工业izeindustries.png



常用备件SUBCONN水下连接器型号:

SUBCONN IL8M

SUBCONN IL8M

SUBCONN BH12F

SUBCONN BH12M

SUBCONN BH12FSS3/4"

SUBCONN BH12MSS3/4"

SUBCONN AT12F

SUBCONN AT12M

SUBCONN OM12F

SUBCONN OM12M

SUBCONN PBOF12F

SUBCONN PBOF12M

SUBCONN DC12F

SUBCONN DC12M

SUBCONN DLSC-F

SUBCONN DLSC-M
